Senkron Jeneratör
Senkron jeneratör, mekanik enerjiyi alternatif akım elektrik enerjisine dönüştüren ve çıkış frekansı rotorun dönüş hızıyla doğrudan ilişkili olan bir elektrik makinesidir. Dizel ve doğal gazlı jeneratör setlerinde elektrik üretimini gerçekleştiren alternatörlerin önemli bir bölümü senkron çalışma prensibine sahiptir.
“Senkron jeneratör” ifadesi sektörde iki farklı anlamda kullanılabilir. Teknik anlamıyla senkron alternatörü ifade ederken uygulamada birden fazla jeneratörün veya jeneratör ile şebekenin uyumlu biçimde paralel çalıştırıldığı sistemleri de tanımlayabilir. Bu nedenle proje hazırlanırken alternatör yapısı ile senkronizasyon sisteminin birbirinden ayrılarak değerlendirilmesi gerekir.
Senkron Jeneratör Nedir?
Senkron jeneratörde rotor, motor tarafından döndürülürken oluşturulan manyetik alan stator sargılarında alternatif gerilim meydana getirir. Rotorun dönüş hızı ile üretilen elektrik frekansı arasında sabit bir ilişki bulunur. Bu ilişki kutup sayısına ve dönüş hızına bağlıdır.
Örneğin 50 Hz frekanslı bir sistemde jeneratör motorunun çalışması gereken devir, alternatörün kutup sayısına göre belirlenir. Dört kutuplu bir alternatör genellikle 1.500 dev/dak çalışma hızına göre tasarlanır. Ancak nihai değer, üreticinin teknik dokümanı ve jeneratör etiket bilgileri üzerinden doğrulanmalıdır.
Senkron Alternatörün Temel Bileşenleri
- Rotor: Dönen manyetik alanı oluşturan bölümdür.
- Stator: Elektrik enerjisinin indüklendiği sabit sargıları içerir.
- AVR: Otomatik voltaj regülatörüdür ve çıkış geriliminin belirlenen sınırlar içinde tutulmasına yardımcı olur.
- Uyartım sistemi: Rotorun manyetik alan üretmesi için gereken akımı sağlar.
- Kontrol paneli: Gerilim, frekans, akım, güç ve arıza durumlarının izlenmesini sağlar.
- Koruma ekipmanları: Aşırı akım, ters güç, düşük veya yüksek gerilim ve frekans gibi durumlara karşı sistemi korur.
Senkron Jeneratör Nasıl Çalışır?
Jeneratör setindeki dizel veya gaz motoru, yakıttan elde edilen mekanik enerjiyi alternatöre aktarır. Alternatör rotoru döndüğünde stator sargılarında üç fazlı alternatif gerilim oluşur. Kontrol sistemi motor devrini, AVR ise alternatörün uyartım seviyesini düzenleyerek frekans ve gerilimin kararlı tutulmasına yardımcı olur.
Tek bir jeneratör bağımsız olarak çalıştırılacaksa yük, uygun transfer ve koruma ekipmanları üzerinden beslenir. Birden fazla jeneratör aynı bara üzerinde çalışacaksa ünitelerin elektriksel değerleri eşleştirilmeli ve kesiciler ancak güvenli senkronizasyon koşulları sağlandıktan sonra kapatılmalıdır.
Paralel Çalışma İçin Gerekli Şartlar
Bir jeneratörün başka bir jeneratörle veya şebekeyle paralel bağlanmasından önce aşağıdaki değerlerin uyumlu olması gerekir:
- Gerilim seviyesi
- Frekans değeri
- Faz sırası
- Faz açısı
- Sistem topraklama yapısı
- Koruma ve kesici koordinasyonu
Bu koşullar sağlanmadan paralel bağlantı yapılması; yüksek geçici akımlara, mekanik zorlanmaya, kesici açmasına ve ekipman hasarına neden olabilir. Bu nedenle senkronizasyon işlemi uygun kontrol röleleri, senkron kontrol fonksiyonları ve yetkili teknik personel aracılığıyla gerçekleştirilmelidir.
Senkronizasyon ve Yük Paylaşımı
Senkronizasyon tamamlandıktan sonra jeneratörlerin yükü dengeli şekilde paylaşması gerekir. Aktif güç, yani kW yük paylaşımı ağırlıklı olarak motor hız kontrolü ve yakıt sistemiyle ilişkilidir. Reaktif güç, yani kVAr paylaşımı ise alternatörün uyartım sistemi ve AVR ayarlarıyla kontrol edilir.
Gerilim ve frekansın eşleşmesi, tek başına doğru yük paylaşımı için yeterli değildir. Kontrolörlerin birbiriyle uyumlu olması, akım trafolarının doğru bağlanması ve saha devreye alma ayarlarının yük altında test edilmesi gerekir. Farklı marka veya kapasitedeki jeneratörler paralel çalıştırılabilir; ancak kontrol protokolleri, alternatör karakteristikleri ve yük paylaşım yöntemleri proje aşamasında ayrıntılı olarak incelenmelidir.
Özet Tablo
| Terim | Açıklama |
|---|---|
| Senkron jeneratör | Rotor hızı ile elektrik frekansı arasında sabit ilişki bulunan alternatif akım jeneratörüdür. |
| Senkronizasyon | İki elektrik kaynağının gerilim, frekans, faz sırası ve faz açısının uyumlu hale getirilmesidir. |
| AVR | Alternatörün uyartımını düzenleyerek çıkış gerilimini kontrol eden otomatik voltaj regülatörüdür. |
| Aktif güç | kW ile ifade edilen ve yük tarafından gerçek işe dönüştürülen güçtür. |
| Reaktif güç | kVAr ile ifade edilen, motor ve transformatör gibi endüktif yüklerle ilişkili güç bileşenidir. |
| Ortak bara | Birden fazla jeneratörün veya enerji kaynağının bağlandığı elektrik dağıtım noktasıdır. |
Senkron Jeneratör Sistemlerinin Avantajları
Paralel çalışan senkron jeneratör sistemleri, özellikle elektrik kesintisinin ciddi sonuçlar oluşturabileceği tesislerde önemli avantajlar sağlayabilir:
- Güç ihtiyacının birden fazla jeneratör arasında paylaşılmasına imkân verir.
- Talep arttığında yeni jeneratör eklenerek sistem kapasitesinin büyütülmesini kolaylaştırır.
- Uygun yedeklilik tasarımında bir ünite arızalandığında diğer ünitelerin belirli yükleri beslemeye devam etmesini sağlar.
- Düşük yük dönemlerinde ihtiyaç duyulmayan jeneratörlerin durdurulmasına olanak tanıyabilir.
- Bakım sırasında diğer jeneratörlerin devrede tutulabildiği sistemlerin kurulmasını mümkün kılar.
- Yükün tek ve büyük bir jeneratör yerine birden fazla üniteye dağıtılmasını sağlar.
Bu avantajların elde edilebilmesi için sistem kapasitesinin, yük profilinin ve kontrol senaryosunun doğru projelendirilmesi gerekir. Yanlış kapasite seçimi veya uyumsuz kontrol ekipmanları, beklenen verim ve güvenilirliğin sağlanmasını engelleyebilir.
Kullanım Alanları Nelerdir?
Senkron jeneratör ve paralel jeneratör sistemleri; enerji sürekliliği, yüksek güç ihtiyacı veya yedekli çalışma gerektiren tesislerde tercih edilir. Başlıca kullanım alanları şunlardır:
- Hastaneler ve sağlık kuruluşları
- Veri merkezleri ve haberleşme tesisleri
- Fabrikalar ve üretim hatları
- Alışveriş merkezleri ve büyük ticari yapılar
- Oteller, rezidanslar ve toplu konut projeleri
- Havalimanları ve ulaşım tesisleri
- Şantiyeler, madenler ve uzak saha uygulamaları
- Kojenerasyon ve mikro şebeke projeleri
Senkron Jeneratör Seçerken Nelere Dikkat Edilmelidir?
Sistem seçimine yalnızca toplam kW ihtiyacı üzerinden karar verilmemelidir. Motor, kompresör, pompa ve asansör gibi yüklerin kalkış akımları; UPS, sürücü ve elektronik cihazların oluşturduğu harmonikler de hesaba katılmalıdır.
Doğru Kapasite ve Projelendirme Kriterleri
- Tesisin sürekli ve anlık maksimum güç ihtiyacı
- Kritik ve kritik olmayan yüklerin ayrılması
- Yüklerin aynı anda devreye girme ihtimali
- Motorların kalkış akımları ve yol verme yöntemleri
- Tek fazlı yüklerin fazlar arasındaki dağılımı
- Yedeklilik ihtiyacı ve çalışma senaryosu
- Şebekeyle paralel çalışma gereksinimi
- Yakıt tüketimi, ses seviyesi ve egzoz koşulları
- Havalandırma, soğutma ve saha yerleşimi
- Bakım erişimi ve servis planlaması
Örneğin 800 kW maksimum yükü bulunan bir tesis için doğrudan 800 kW değerinde tek jeneratör seçmek her zaman doğru yaklaşım olmayabilir. Yük profiline ve yedeklilik ihtiyacına göre birden fazla jeneratörden oluşan farklı bir kurgu daha uygun olabilir. Nihai kapasite, elektrik projesi ve yük analizi sonucunda belirlenmelidir.
Bakım ve Güvenlik
Senkron jeneratör sistemlerinde periyodik bakım yalnızca motor yağı ve filtre değişiminden ibaret değildir. Senkronizasyon röleleri, kesiciler, AVR, aküler, kontrol haberleşmesi, koruma fonksiyonları ve yük paylaşımı da düzenli olarak kontrol edilmelidir.
Testler mümkünse tesisin işletme senaryosunu temsil eden yük koşullarında yapılmalıdır. Şebekeyle paralel çalışma içeren projelerde ilgili dağıtım şirketinin bağlantı şartları ve yürürlükteki teknik mevzuat ayrıca dikkate alınmalıdır. Elektrik panolarına müdahale, yalnızca yetkili ve gerekli kişisel koruyucu donanıma sahip teknik personel tarafından gerçekleştirilmelidir.
Görsel Önerisi

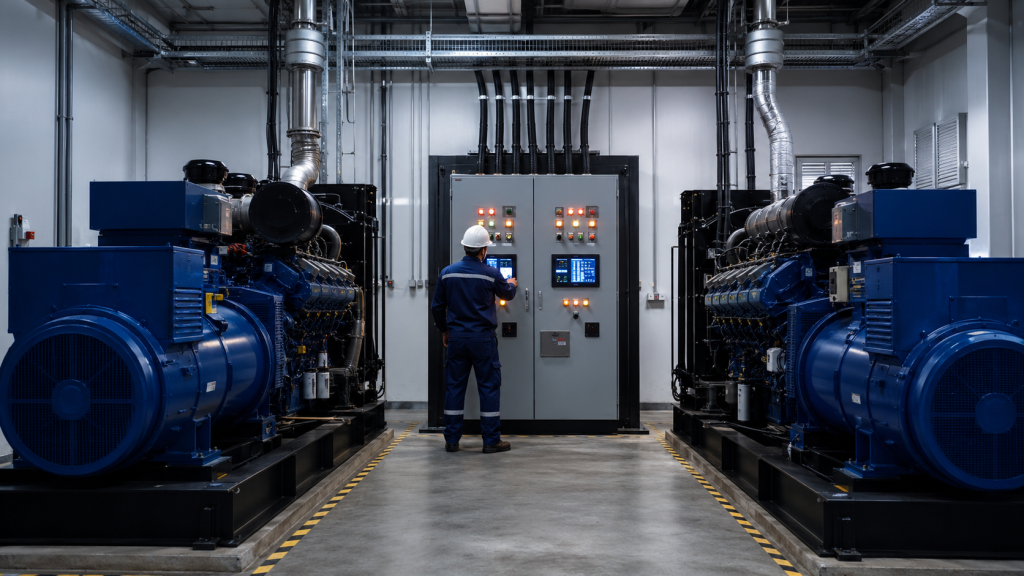

Görsel fikri: Endüstriyel bir tesiste ortak senkronizasyon panosuna bağlı iki dizel jeneratörün; kontrol ekranı, kesiciler ve enerji akışını gösteren profesyonel teknik görünümü.
ALT metni: Ortak bara üzerinde paralel çalışan iki senkron jeneratör ve senkronizasyon kontrol panosu
Dosya adı: senkron-jenerator-sistemi.webp
Önerilen Bağlantılar
- İç bağlantı: Jeneratör senkronizasyon hizmeti
- Dış bağlantı: ISO 8528-1 jeneratör setleri standardı
Sıkça Sorulan Sorular
Senkron jeneratör ile normal jeneratör arasındaki fark nedir?
Senkron jeneratör, alternatörün çalışma prensibini tanımlar. Piyasadaki birçok dizel jeneratör setinde senkron alternatör kullanılır. Ayrıca terim, paralel çalışan jeneratör sistemleri için de kullanılabilir.
İki farklı jeneratör senkron çalışabilir mi?
Evet, teknik olarak mümkündür. Ancak gerilim, frekans, faz sırası, kontrol sistemi, alternatör karakteristiği ve yük paylaşım yöntemlerinin uyumluluğu kontrol edilmelidir.
Senkronizasyon için hangi değerler eşitlenmelidir?
Gerilim, frekans, faz sırası ve faz açısı uygun sınırlar içinde eşleştirilmelidir. Kesici, senkron kontrolü onaylamadan kapatılmamalıdır.
Jeneratör şebekeyle paralel çalışabilir mi?
Uygun koruma, kontrol, ölçüm ve bağlantı izinleri sağlandığında çalışabilir. Proje, ilgili mevzuata ve dağıtım şirketinin teknik şartlarına uygun hazırlanmalıdır.
Paralel jeneratör sistemi yakıt tasarrufu sağlar mı?
Yük durumuna göre yalnızca ihtiyaç duyulan jeneratörlerin çalıştırılması yakıt tüketimini azaltabilir. Ancak sonuç; kapasite seçimine, yük profiline ve kontrol senaryosuna bağlıdır.
Aktif ve reaktif yük paylaşımı arasındaki fark nedir?
Aktif yük kW cinsinden değerlendirilir ve ağırlıklı olarak motor hız kontrolüyle yönetilir. Reaktif yük kVAr cinsindendir ve AVR ile uyartım sistemi üzerinden düzenlenir.
Senkron jeneratör bakımı ne sıklıkla yapılmalıdır?
Bakım aralığı üreticinin çalışma saati ve zaman esaslı bakım planına göre belirlenmelidir. Az çalışan acil durum jeneratörlerinde de periyodik test ve yıllık kontroller ihmal edilmemelidir.
Sonuç
Senkron jeneratör sistemleri, doğru projelendirildiğinde yüksek güç ihtiyacı, kapasite artırımı ve yedekli enerji uygulamaları için esnek çözümler sunar. Güvenilir çalışma için yük analizi, koruma koordinasyonu, kontrol sistemi uyumluluğu ve profesyonel devreye alma birlikte değerlendirilmelidir. Sistem seçimi, yalnızca jeneratör gücüne değil tesisin gerçek çalışma koşullarına göre yapılmalıdır.
