Jeneratör Yapımı

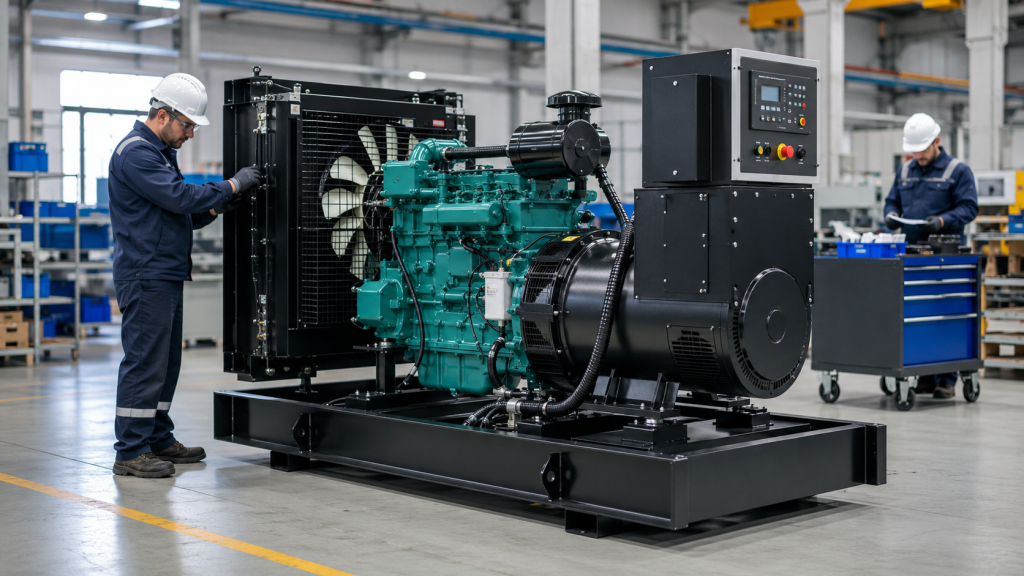

Jeneratör yapımı, yalnızca bir motor ile alternatörü aynı şase üzerine yerleştirmekten ibaret değildir. Güvenilir bir jeneratör seti; güç ihtiyacının hesaplanması, motor ve alternatörün doğru eşleştirilmesi, mekanik bağlantıların tasarlanması, yakıt ve soğutma sistemlerinin kurulması, kontrol panosunun hazırlanması ve yük altında testlerin tamamlanmasıyla ortaya çıkar.

Bu süreç yüksek gerilim, yanıcı yakıt, sıcak yüzey, hareketli parçalar, egzoz gazı ve yüksek ses gibi ciddi riskler içerir. Bu nedenle endüstriyel jeneratör üretimi; makine, elektrik ve otomasyon alanlarında yetkin ekipler tarafından, yürürlükteki mevzuata ve ilgili standartlara uygun biçimde gerçekleştirilmelidir.

Ev ortamında, uygun mühendislik hesabı ve koruma ekipmanı bulunmadan jeneratör imal etmeye çalışmak güvenli değildir. Bu içerikte “jeneratör yapımı” konusu, profesyonel üretim ve sistem entegrasyonu açısından ele alınmaktadır.

Jeneratör Nedir ve Nasıl Elektrik Üretir?

Jeneratör seti, mekanik enerjiyi elektrik enerjisine dönüştüren bütünleşik bir güç sistemidir. Dizel, benzinli veya gazlı içten yanmalı motor, yakıtın kimyasal enerjisini dönme hareketine çevirir. Motor miline bağlanan alternatör ise elektromanyetik indüksiyon yoluyla alternatif akım üretir.

Bir jeneratörün çıkış kalitesi yalnızca motor gücüne bağlı değildir. Alternatör yapısı, otomatik voltaj regülatörü, motor devir kontrolü, yükün karakteri, soğutma kapasitesi ve kontrol sisteminin tepki süresi; gerilim ve frekans kararlılığını doğrudan etkiler.

Jeneratör Bileşenleri İçin Özet Tablo

Jeneratör Yapımına Başlamadan Önce Güç İhtiyacı Nasıl Belirlenir?

Üretimin ilk adımı, jeneratörün hangi elektrik yüklerini besleyeceğini netleştirmektir. Yalnızca cihazların etiket güçlerini toplamak çoğu projede yeterli olmaz. Motor, pompa, kompresör, asansör ve klima gibi ekipmanlar ilk kalkış anında normal çalışma akımının üzerinde akım çekebilir.

Bu ani yük değişimi alternatörde gerilim düşümüne, motorda devir kaybına veya koruma sisteminin devreye girmesine neden olabilir. Bu nedenle jeneratör kapasitesi belirlenirken hem sürekli güç ihtiyacı hem de geçici yük davranışları değerlendirilmelidir.

Güç hesabında aşağıdaki bilgiler dikkate alınır:

• Toplam aktif güç ihtiyacı, yani kW değeri
• Görünür güç ihtiyacı, yani kVA değeri
• Elektrik yüklerinin güç faktörü
• En büyük motorun veya kompresörün kalkış akımı
• Yüklerin aynı anda mı, sıralı mı devreye gireceği
• Tek faz veya üç faz enerji ihtiyacı
• Standby, prime veya sürekli çalışma amacı
• Ortam sıcaklığı, rakım ve havalandırma koşulları
• Gelecekte sisteme eklenecek tahmini yükler

Örneğin sürekli çalışan 30 kW değerindeki direnç ağırlıklı bir yük ile toplam gücü 30 kW olan motorlu bir tesis aynı jeneratör kapasitesini gerektirmeyebilir. Motorların kalkış davranışı, elektronik cihazların oluşturduğu harmonikler ve yüklerin devreye giriş sırası ayrıca incelenmelidir.

Nihai kapasite seçimi, ayrıntılı yük listesi, elektrik projesi ve jeneratör üreticisinin performans verileri kullanılarak yapılmalıdır.

Jeneratör Yapım Aşamaları

1. Motor Seçimi

Motor, jeneratörün hedeflenen elektrik gücünü gerekli çalışma devrinde üretebilecek mekanik gücü sağlamalıdır. Türkiye ve Avrupa’daki 50 Hz uygulamalarda, alternatörün kutup sayısına bağlı olarak çoğunlukla 1500 veya 3000 dev/dak çalışma hızları kullanılır.

Endüstriyel ve uzun süreli uygulamalarda düşük devirli motorlar; aşınma, ses seviyesi ve işletme ömrü bakımından avantaj sağlayabilir. Bununla birlikte doğru motor seçimi yalnızca devre göre yapılmaz.

Aşağıdaki özellikler birlikte değerlendirilmelidir:

• Motorun sürekli ve yedek güç değerleri
• Tork ve güç eğrisi
• Yakıt tüketimi
• Soğutma yöntemi
• Emisyon seviyesi
• Servis ağı ve yedek parça erişimi
• Çalışma ortamının sıcaklığı ve rakımı

Yüksek rakım ve yüksek ortam sıcaklığı, motorun kullanılabilir gücünü azaltabilir. Bu nedenle katalogdaki standart güç değerleri, gerçek saha koşulları dikkate alınmadan doğrudan kullanılmamalıdır.

2. Alternatör Seçimi ve Motorla Eşleştirme

Alternatörün kVA değeri, faz yapısı, gerilimi, frekansı, izolasyon sınıfı, koruma sınıfı ve geçici yük tepkisi proje ihtiyacına uygun olmalıdır.

Motor ile alternatör arasında yetersiz güç eşleştirmesi yapılırsa jeneratör seti nominal yükte kararlı çalışmayabilir. Gereğinden büyük bir alternatör kullanılması da her zaman doğru çözüm değildir. Maliyet, verim, ağırlık ve uyarma davranışı birlikte değerlendirilmelidir.

Alternatörün çıkış geriliminin kontrol edilmesinde AVR kullanılır. AVR, yük değişiklikleri sırasında uyarma akımını düzenleyerek gerilimin belirlenen aralıkta kalmasına yardımcı olur.

Veri merkezi, haberleşme sistemi, tıbbi cihaz veya otomasyon ekipmanı gibi hassas yüklerin bulunduğu tesislerde şu özellikler özellikle önemlidir:

• Gerilim regülasyonu
• Frekans kararlılığı
• Toplam harmonik bozulma değeri
• Motor kalkışlarında gerilim düşümü
• Dengesiz faz yüklerine karşı davranış

3. Şase ve Kaplin Tasarımı

Motor ve alternatör, çalışma sırasında oluşan statik yükleri, titreşimi ve burulma kuvvetlerini taşıyabilecek sağlam bir çelik şase üzerine yerleştirilir.

Motor mili ile alternatör milinin hizalaması doğru yapılmalı, bağlantı noktaları üreticinin belirttiği tork değerlerinde sıkılmalı ve titreşim takozları toplam ağırlığın dağılımına göre seçilmelidir.

Hatalı mil hizalaması aşağıdaki sorunlara yol açabilir:

• Rulmanların erken aşınması
• Kaplin hasarı
• Yüksek titreşim
• Bağlantı cıvatalarının gevşemesi
• Alternatör veya motor milinde mekanik hasar

Şase tasarımında bakım erişimi de dikkate alınmalıdır. Yağ filtresi, yakıt filtresi, akü, radyatör, kayışlar ve alternatör bağlantı kutusu servis sırasında kolayca ulaşılabilir durumda olmalıdır.

4. Yakıt Sisteminin Hazırlanması

Yakıt sistemi; ana tank veya şase altı tank, dolum ağzı, havalandırma hattı, yakıt besleme hattı, dönüş hattı, seviye göstergesi ve gerektiğinde sızıntı toplama bölümünden oluşur.

Kullanılan hortum, boru, conta ve bağlantı parçaları yakıt türüne uygun olmalıdır. Yakıt hatları egzoz manifoldu, susturucu ve diğer sıcak yüzeylerden güvenli mesafede tutulmalıdır.

Yakıt tankı tasarlanırken yalnızca hacim değil, şu unsurlar da değerlendirilmelidir:

• Jeneratörün tahmini çalışma süresi
• Yakıtın genleşme payı
• Dolum ve tahliye yöntemi
• Tank havalandırması
• Yakıt seviyesi ölçümü
• Taşma ve sızıntı riski

5. Soğutma ve Havalandırma Sisteminin Kurulması

Soğutma sisteminde radyatör kapasitesi, fan yönü, hava giriş alanı ve sıcak havanın dışarı atılacağı güzergâh birlikte tasarlanır.

Radyatörden çıkan sıcak havanın yeniden jeneratör odasına dönmesi, motor ve alternatör sıcaklığının yükselmesine neden olabilir. Bu nedenle yalnızca büyük bir fan veya geniş bir menfez kullanmak yeterli değildir. Havanın nereden gireceği, hangi güzergâhtan ilerleyeceği ve nereden dışarı atılacağı hesaplanmalıdır.

Kabin, panjur, filtre ve hava kanalları hava akışına karşı direnç oluşturabilir. Üreticinin izin verdiği basınç kaybı sınırlarının aşılması, soğutma performansını azaltabilir.

Montaj tamamlandıktan sonra jeneratör yük altında çalıştırılarak sıcak havanın yeniden dolaşıma girip girmediği ve motor sıcaklığının kararlı kalıp kalmadığı kontrol edilmelidir.

6. Egzoz Sisteminin Tasarlanması

Egzoz sistemi, yanma sonucu oluşan gazları güvenli bir noktaya taşımalıdır. Egzoz çıkışı kapı, pencere, klima girişi veya taze hava menfezi gibi bölümlere yönlendirilmemelidir.

Egzoz hattında şu unsurlar dikkate alınır:

• Motorun izin verdiği azami egzoz geri basıncı
• Boru çapı ve toplam hat uzunluğu
• Kullanılan dirsek sayısı
• Isıl genleşme
• Titreşim aktarımı
• Yoğuşma suyunun tahliyesi
• Boru ve susturucunun taşıyıcı destekleri

Jeneratör kapalı alanda çalıştırılacaksa karbonmonoksit riski nedeniyle egzoz gazlarının bina içine sızmasını önleyen profesyonel bir uygulama zorunludur. Egzoz hattı yalnızca motora taşıtılmamalı; uygun askı ve destek elemanlarıyla bağımsız olarak sabitlenmelidir.

7. Elektrik ve Kontrol Panosunun Hazırlanması

Kontrol panosu, jeneratörün güvenli biçimde çalıştırılması ve izlenmesinde merkezi rol oynar. Temel bir kontrol panelinde gerilim, akım, frekans, çalışma saati, motor sıcaklığı, yağ basıncı, akü gerilimi ve yakıt seviyesi gibi değerler izlenebilir.

Projeye göre aşağıdaki koruma fonksiyonları kullanılabilir:

• Aşırı akım ve kısa devre koruması
• Düşük veya yüksek gerilim alarmı
• Düşük veya yüksek frekans alarmı
• Düşük yağ basıncında motoru durdurma
• Yüksek motor sıcaklığında durdurma
• Aşırı devir koruması
• Acil durdurma butonu
• Topraklama hatası veya kaçak akım koruması
• Faz sırası ve faz dengesizliği kontrolü
• Akü şarj arızası alarmı

Şebeke yedekleme uygulamalarında ATS panosu kullanılır. Şebeke enerjisi kesildiğinde jeneratör otomatik olarak çalıştırılır. Jeneratör kararlı gerilim ve frekansa ulaştığında yük, şebekeden jeneratöre aktarılır.

Şebeke geri geldiğinde belirlenen doğrulama süresinin ardından yük yeniden şebekeye geçirilir. Jeneratör, yüksüz soğutma süresi tamamlandıktan sonra durdurulur.

8. Kabin ve Ses Yalıtımı

Dış ortamda çalışacak jeneratörlerde yağmur, toz, güneş ışığı, korozyon ve yetkisiz erişime karşı koruyucu kabin kullanılır.

Ses yalıtımlı kabin tasarlanırken hava giriş ve çıkışını aşırı kısıtlamamak gerekir. Akustik sünger, hava kanalları, egzoz susturucusu ve ses kırıcı paneller gürültüyü azaltabilir. Ancak yanlış tasarlanan bir kabin, motorun yeterince soğutulamamasına neden olabilir.

Jeneratörün ses seviyesi şu faktörlerden etkilenir:

• Motorun gücü ve çalışma devri
• Radyatör fanının yapısı
• Egzoz susturucusunun tipi
• Kabin malzemesi ve izolasyon kalınlığı
• Zemin ve duvarlardan oluşan ses yansımaları
• Ölçüm mesafesi
• Jeneratörün çalışma yükü

Bu nedenle katalogdaki ses seviyesi incelenirken ölçüm mesafesi ve test koşulları da kontrol edilmelidir.

Jeneratör Testleri Nasıl Yapılır?

Montaj tamamlandıktan sonra jeneratör doğrudan tam yükte çalıştırılmaz. Öncelikle görsel kontrol, bağlantı sıkılığı, sıvı seviyeleri, elektriksel yalıtım, topraklama, faz sırası ve acil durdurma sistemi kontrol edilir.

İlk çalıştırma yüksüz olarak gerçekleştirilir. Bu aşamada aşağıdaki değerler gözlemlenir:

• Motor yağ basıncı
• Soğutma sıvısı sıcaklığı
• Akü şarj gerilimi
• Çıkış gerilimi ve frekans
• Anormal ses veya titreşim
• Yakıt, yağ veya soğutma sıvısı kaçağı
• Egzoz dumanının görünümü

Yük Bankası Testi

Yük bankası, jeneratörün kontrollü biçimde belirli güç seviyelerinde çalıştırılmasını sağlayan test ekipmanıdır. Test sırasında jeneratöre aşamalı olarak yük uygulanabilir.

Örneğin proje ve üretici talimatlarına bağlı olarak jeneratör yüzde 25, yüzde 50, yüzde 75 ve yüzde 100 yük seviyelerinde çalıştırılabilir. Her aşamada gerilim, frekans, akım, motor sıcaklığı, yağ basıncı ve yakıt sistemi gözlenir.

Yük bankası testiyle şu konular değerlendirilebilir:

• Motorun yük kabul etme davranışı
• Gerilim ve frekansın yük değişimine tepkisi
• Soğutma sisteminin yeterliliği
• Fazlar arasındaki akım dengesi
• Koruma ve alarm sistemlerinin çalışması
• Yakıt sisteminin yüksek yükteki davranışı
• Titreşim ve bağlantı güvenliği

Test planı, jeneratörün kullanım sınıfına, üretici dokümanlarına ve projede esas alınan standartlara göre hazırlanmalıdır.

Jeneratör Yapımında Dikkate Alınan Standartlar

ISO 8528 serisi, içten yanmalı motorla tahrik edilen alternatif akım jeneratör setleri için temel teknik başvuru kaynaklarından biridir. Seri; uygulama ve güç sınıfları, motorlar, alternatörler, kontrol ekipmanları, set performansı, test yöntemleri, titreşim, ses ve güvenlik gibi farklı konuları kapsar.

Alternatör ve diğer döner elektrik makineleri için IEC 60034 serisindeki ilgili hükümler de proje kapsamına göre değerlendirilebilir.

Standartlar zaman içinde güncellendiği için yalnızca standart numarasına güvenilmemelidir. Projede kullanılacak standardın güncel baskısı, kapsamı ve yürürlük durumu üretime başlamadan önce doğrulanmalıdır.

Jeneratör Yapımında Sık Yapılan Hatalar

• Kalkış akımlarını hesaba katmadan yalnızca toplam kW üzerinden kapasite seçmek
• Motor ile alternatörü uygun güç ve devir aralığında eşleştirmemek
• Yetersiz hava girişi ve sıcak hava tahliyesi tasarlamak
• Radyatörden çıkan sıcak havanın yeniden içeri girmesine izin vermek
• Egzoz hattını taşıyıcı destek ve genleşme payı olmadan kurmak
• Topraklama ve nötr düzenini tesis yapısına göre projelendirmemek
• Koruma şalterini kablo kesiti ve kısa devre seviyesine göre seçmemek
• Motor ve alternatör mil hizalamasını kontrol etmemek
• Bakım erişimini engelleyen dar kabin veya yerleşim kullanmak
• Yük testi gerçekleştirmeden jeneratörü sahaya göndermek

Bu hatalar yalnızca performans kaybına değil; yangın, elektrik çarpması, ekipman hasarı ve uzun süreli enerji kesintisi gibi ciddi sonuçlara da yol açabilir.

Profesyonel Jeneratör Üretimi Neden Önemlidir?

Profesyonel üretimde her bileşen tek başına değil, sistemin tamamı içinde değerlendirilir. Motorun ısıl yükü, alternatörün elektriksel tepkisi, panonun koruma ayarları, kabinin hava akışı ve tesisin yük profili birbiriyle ilişkilidir.

Jeneratör tamamlandıktan sonra devreye alma kayıtları, test sonuçları, elektrik şemaları, bakım talimatları ve kullanılan bileşenlerin teknik bilgileri kullanıcıya sunulmalıdır.

Devreye alma sonrasında periyodik bakım planı hazırlanmalı; yağ, filtreler, soğutma sıvısı, akü, kayışlar, elektrik bağlantıları ve izolasyon düzenli olarak kontrol edilmelidir.

Jeneratör seçimi, üretimi ve devreye alınması kadar sonraki teknik bakım süreci de önemlidir. Bakım ve arıza kontrolü hakkında daha fazla bilgi için jeneratör servisi sayfası incelenebilir.

 Önerilen linkler

İç link: Jeneratör servisi — https://ayyildizjenerator.com/jenerator-servisi/

Dış link: ISO jeneratör setleri standartları — https://www.iso.org/ics/29.160.40.html

  Sık Sorulan Sorular

Jeneratör Yapımı Hakkında Sık Sorulan Sorular

Jeneratör yapımında hangi parçalar kullanılır?

Temel parçalar motor, alternatör, çelik şase, kontrol panosu, yakıt tankı, radyatör, akü, egzoz sistemi, koruma şalteri ve bağlantı ekipmanlarıdır.

Motor ile alternatör nasıl eşleştirilir?

Motorun mekanik gücü, çalışma devri ve yük tepkisi; alternatörün kVA değeri, verimi ve geçici yük davranışıyla birlikte değerlendirilir. Eşleştirme üretici verilerine göre yapılmalıdır.

Jeneratör kapasitesi nasıl hesaplanır?

Toplam kW ve kVA ihtiyacına ek olarak güç faktörü, motor kalkış akımları, eş zamanlı yükler, harmonikler, ortam sıcaklığı ve rakım dikkate alınır.

AVR ne işe yarar?

AVR, alternatörün uyarma akımını düzenleyerek çıkış geriliminin yük değişiklikleri sırasında belirlenen sınırlar içinde kalmasına yardımcı olur.

Jeneratör neden yük bankasıyla test edilir?

Yük bankası testi; jeneratörün gerçek çalışma koşullarına benzer yüklerde güç üretme, soğutma, gerilim ve frekans kararlılığını kontrol etmek için yapılır.

Jeneratör kapalı alanda çalıştırılabilir mi?

Yalnızca profesyonel havalandırma, egzoz tahliyesi, yangın önlemleri ve karbonmonoksit riskine karşı gerekli mühendislik tedbirleri sağlandığında kullanılmalıdır.

Jeneratör yapımı evde yapılabilir mi?

Yüksek gerilim, yakıt, egzoz gazı, sıcak yüzey ve hareketli parçalar nedeniyle ev ortamında kontrolsüz jeneratör üretimi güvenli değildir. Profesyonel mühendislik ve test gerekir.

Jeneratörde topraklama neden önemlidir?

Topraklama, arıza akımlarının güvenli bir güzergâhtan iletilmesine ve koruma cihazlarının doğru biçimde çalışmasına yardımcı olur. Uygulama tesisin elektrik projesine göre yapılmalıdır.

 Sonuç

Jeneratör yapımı; doğru kapasite hesabı, uyumlu motor-alternatör seçimi, güvenli mekanik montaj ve kapsamlı elektrik korumaları gerektiren profesyonel bir üretim sürecidir. Soğutma, egzoz, yakıt ve kontrol sistemleri bir bütün olarak tasarlanmalıdır. Üretim tamamlandıktan sonra yüksüz kontroller ve yük bankası testleri gerçekleştirilmeden jeneratör hizmete alınmamalıdır.
